Доброго всем дня (утра или ночи), уважаемые форумчане!

Немного пред истории. До покупки Форестера, ездил в основном на машинах с климат-контролем. И так к нему привык, что когда взял Субарика, был немного разочарован в его отсутствии. Ладно думаю, не смертельно, покатаюсь с крутилками. Но со временем, так и не смог к ним привыкнуть, а мысль о том что он мне нужен, все чаще посещала меня. Покурив форум, наткнулся на статью человека, который переделывал Европейца, на штатный Японский климат. Но посмотрев на это всё, отмел этот вариант сразу. Поскольку а. у меня нету донора, от которого нужна сама печка, моторчик, проводка, датчики, сервоприводы, блок управления и сама панель климат контроля + б. просто вагон свободного времени, что бы разобрать всю машину и заняться скрещиванием. Вот эта статья: Установка климат-контроля на еврофорь SF

И тут, в глубинах интернета, наткнулся на видео, одних австралийских ребят, "Дедулька". Которые как раз и занимались тюнингом в гаражных условиях разных машин. А больше всего меня зацепила одна идея, которая там была продемонстрирована. Вот то самое видео, на нужном месте:

И тут я начинаю вспоминать о том что на дворе 21 век и с электроникой сейчас намного все интереснее чем 20 лет назад. И уже давно есть интересные решения вроде Arduino. Поизучав этот вопрос, понял что это именно то что мне так не хватало. Итак приступим:

1. Что же представляет из себя мой текущий климат.

Полный размер

Полный размер

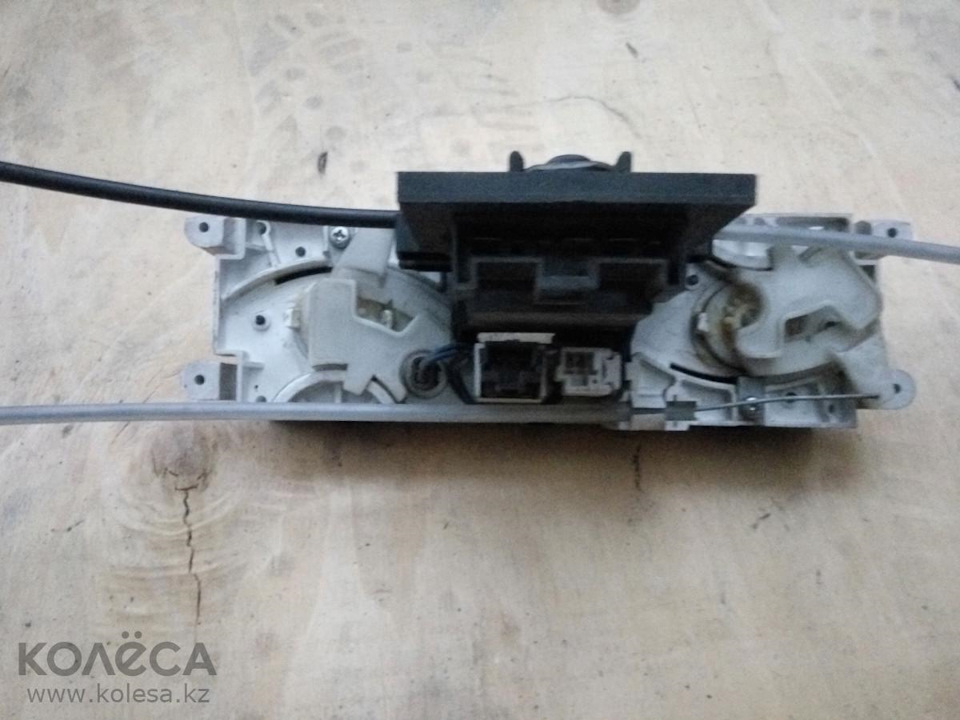

Как мы видим, Японцы не стали сильно заморачиваться и решили сделать все по технологии 70-x годов. Обычный переключатель режимов печки. Кнопка включения Кондиционера. И банальные 3 тросика, управления заслонками. Ладно думаю, не беда, все можно преодолеть…

2. Был заказан с разборки блок климат-контроля от Японского собрата.

3. Далее Заказал с Китая:

Преобразователь питания 2 шт., 1 для питания самой платы (с 14В понизил до 9В), 2 для сервоприводов (с 14В понизил до 6В): Преобразователь LM2596 3.2 В- 40 В до 1.25 В-35
Самая главная часть, мозг: Arduino Mega2560
Экран: 1602 16x2 HD44780 202 20x2 2002 дисплея LCM синий ЖК-дисплей с белой светодиодной Подсветка
Сервоприводы, которые по возможности заменят тросики: цифровой сервопривод DS3218 update
Датчик температуры, взамен старого в панели климата: Термометр Даллас DS18B20
Датчик температуры за бортом: DS18B20 Водонепроницаемый зонд 250 см
Датчик температуры под приборной панель: 3in1 bme280
Управление включением кондиционера: Твердотельные реле Модуль High-Low триггер 5A 3-32 В
Управление включением Вентилятором: 4 канала 20A реле
Заказал ещё часы, но пока не знаю, ставить их или нет: DS3231 AT24C32 IIC

Заказывалось это всё одновременно, климат с Владика, игрушки с Китая.
Когда практически все было уже у меня и я начал разработку своего детища, меня огорчила ситуация с дисплеем. Он оказался слишком узким… Но после поисков, был найден дисплей, который по всем параметрам, должен подойти: Factory Outlet 20x2 2002 ЖК-дисплей HD44780, белое на черном , он то и был заказан. Теперь жду недостающую часть. Но что бы скоротать время, приступил уже к написанию прошивки.

Пациент в разработке:

Полный размер

Поизучав ещё девственный климат от Subaru, решил записать режимы его работы:

А вот уже тестовый образец, того что есть на данный момент, пока нет дисплея:

Кстати, разблокировал не задействованную кнопку, и назначил ей функционал меню.

На этом думаю пока все, продолжение последует, когда приедет дисплей.

Климат-контроль своими руками. Часть 1 — Вы тут.
Климат-контроль своими руками. Часть 2
Климат-контроль своими руками Полуфинал
